- 產品名稱：一體化溫度變送器熱電偶/阻
- 添加時間：2017-06-15 09:50:24
- 推薦度：

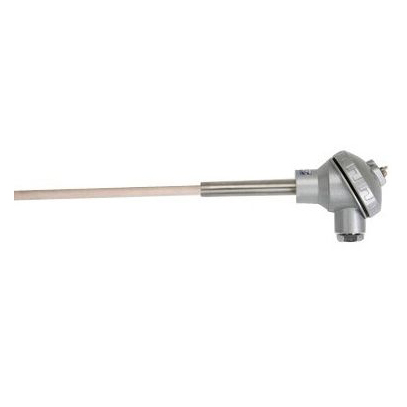

一體化熱電偶溫度變送器（以下簡稱溫度變送器）由熱電偶和信號轉換器組成、信號轉換器安裝在熱電偶傳感器的冷端接線盒內，把熱電偶傳感器檢測到的電壓信號直接轉換成4～20mA電流輸出。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、電站、輕工等部門，與調節器、記錄儀表、計算機等配套使用，組成各種測量控制系統。
根據使用場合的的不同分為隔爆型和普通型，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示。用戶可根據使用場合和配套儀表的要求選擇適當?shù)囊?guī)格型號。
隔爆型溫度變送器經國家級儀器儀表防爆安全監督檢驗站測試合格，可在爆炸性氣體環境中使用。
一體化溫度變送器工作原理
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
一體化溫度變送器主要技術參數
1、輸入信號：熱電偶：K、E、J、B、S、T、N。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
測量范圍
類 別 | 材 質 | 分 度 號 | 測 量 范 圍 |
熱 電 偶 | 鎳鉻-康銅 | E | 0-1000℃范圍內任選 |
鎳鉻-鎳硅 | K | 0-1300℃范圍內任選 | |
鉑銠10-鉑 | S | 0-1600℃范圍內任選 | |
鉑銠30-鉑銠6 | B | 0-1800℃范圍內任選 | |
銅-康銅 | T | 0-400℃范圍內任選 | |
鐵-康銅 | J | 0-1200℃范圍內任選 |
