- 產品名稱：靜壓式液位變送器
- 添加時間：2017-06-17 14:42:55
- 推薦度：
介紹：
TJS靜壓式液位變送器是基于所測液體靜壓與該液體的高度成比例的原理，采用國外xj****的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA）。
TJS靜壓式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
靜壓式液位變送器技術特性:
適用介質：與316不銹鋼，聚氯乙烯共存的介質
測量范圍：0-60mH2O
精 度：0.5%；0.25%；0.1%；
介質溫度：-40℃～80℃ （介質無結晶），超出此范圍可采用螺紋或法蘭式底部取壓，中間加隔離器。
環境溫度：-40～70℃
長期穩定性：±0.1%量程/年
電源電壓：12-36VDC 標準24VDC
輸出信號：兩線制4～20mA
負載特性：標準24VDC時，負載電阻≤600Ω
防護等級：IP68
防爆等級：iaIICT5
靜壓式液位變送器結構和材料:
變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂
變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140
導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟
重量（不含導氣電纜）：約0.6kg
TJS靜壓式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
靜壓式液位變送器技術特性:
適用介質：與316不銹鋼，聚氯乙烯共存的介質
測量范圍：0-60mH2O
精 度：0.5%；0.25%；0.1%；
介質溫度：-40℃～80℃ （介質無結晶），超出此范圍可采用螺紋或法蘭式底部取壓，中間加隔離器。
環境溫度：-40～70℃
長期穩定性：±0.1%量程/年
電源電壓：12-36VDC 標準24VDC
輸出信號：兩線制4～20mA
負載特性：標準24VDC時，負載電阻≤600Ω
防護等級：IP68
防爆等級：iaIICT5
靜壓式液位變送器結構和材料:
變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂
變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140
導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟
重量（不含導氣電纜）：約0.6kg
電氣接口：M20×1.5

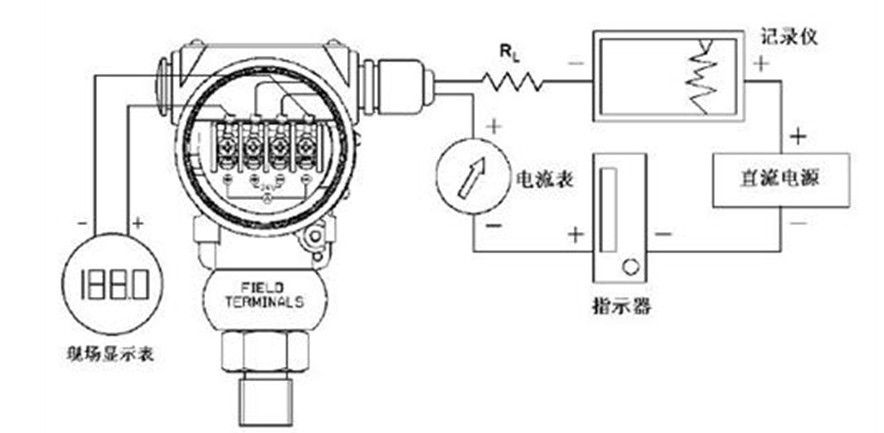

靜壓式液位變送器電氣連接圖:
靜壓式液位變送器電氣連接圖:
靜壓式液位變送器型號規格:
TJS | |||||||
代號 | 安裝形式 | ||||||
1 2 | 螺紋式 法蘭式 | ||||||
代號 | 現場指示 | ||||||
0 1 2 3 | 無指示 LCD顯示 100%均勻刻度指示 LED顯示 | ||||||
代號 | 精度 | ||||||
0.2 0.5 | 0.2級 0.5級 | ||||||
代號 | 測量介質 | ||||||
無 FF | 標準型 防腐型 | ||||||
代碼 | 量程 | ||||||
-XX | 液位深度 | ||||||
代碼 | 輸出 | ||||||
-A -V1 -V2 | 4～20mA 0～5V 0～10V | ||||||
